Een klant had een partij op maat gemaakte gesmede kettingcomponenten nodig voor een bestaande, zware transportband. Onze reikwijdte omvatte niet het ontwerp of de levering van de volledige ketting, maar de gesmede schakelcomponenten die volgens de tekeningen van de klant werden gemaakt. De onderdelen moesten consistent passen, zonder overmatige speling bewegen en bestand zijn tegen herhaalde belasting en slijtage tijdens gebruik.
BesteProcoördineerde het smeden, de warmtebehandeling, de afwerking en de inspectie als één project, waardoor de klant één aanspreekpunt kreeg vanaf de tekeningbeoordeling tot de uiteindelijke vrijgave.
Onderdeel: Door de klant ontworpen gesmede linkcomponent
Klanttoepassing: Bestaand zwaar transportkettingsysteem
Materiaal: Door de klant gespecificeerd warmtebehandeld gelegeerd staal
Leveringsomvang: Smeden met gesloten matrijzen, trimmen, warmtebehandeling, gritstralen, plaatselijke afwerking en inspectie
Belangrijkste zorgen: Vorkopening, passende afmetingen, sectieovergangen, batchconsistentie en controle over de warmtebehandeling
De open vorkvorm maakt deze op maat gesmede kettingcomponenten gevoelig voor variatie. Als de afstand of uitlijning van de twee armen tijdens het smeden of de warmtebehandeling verandert, kan de geassembleerde ketting te strak, te los of ongelijkmatig belast worden.
Vóór de productie hebben we de tekening beoordeeld rond de gebieden die rechtstreeks van invloed zijn op het gebruik:
Vorkopening en armuitlijning
Steekbreedte en contactgebieden
Dragende overgangen rondom de opening
Bewerkingstoeslag op functionele oppervlakken

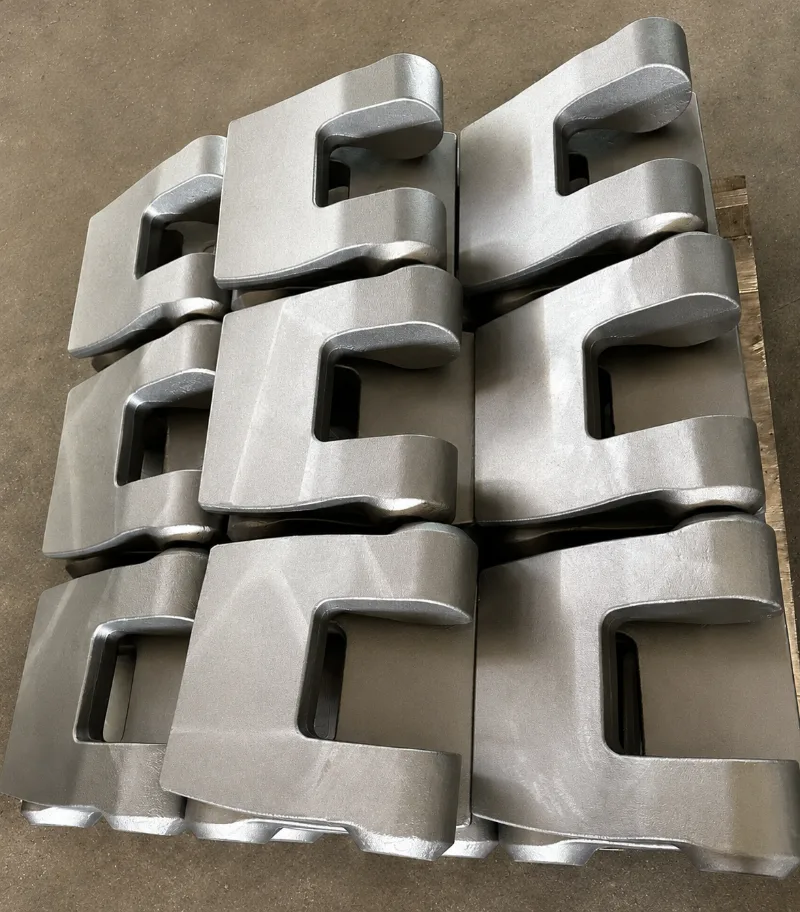

Er werd gebruik gemaakt van smeden met gesloten matrijzen om de vereiste sterkte te verschaffen bij herhaalde belasting. De legeringskwaliteit en de warmtebehandelingsconditie volgden de tekening van de klant; ze werden niet veranderd in een handiger alternatief. Na de warmtebehandeling werden de onderdelen gestraald om de aanslag te verwijderen en de praktische industriële afwerking te behouden die op de foto te zien is.
De inspectie richtte zich op de afmetingen die van invloed zijn op de montage, samen met de armuitlijning, contactoppervlakken en de gespecificeerde warmtebehandelingscondities. De voltooide batch vertoonde consistente vorkopeningen en profielen, waardoor de onderdelen zonder aanvullende correctie naar de kettingmontagefase van de klant konden gaan.
Voor de klant was het belangrijkste voordeel eenvoudig: minder interfaces om te beheren en één team dat verantwoordelijk was voor het op één lijn houden van de smeed-, afwerkings- en inspectie-eisen.
Als uw ketting-, transportband- of materiaalbehandelingsproject op maat gemaakte gesmede kettingcomponenten of andere onderdelen van gelegeerd staal op tekening vereist, stuur ons dan de 2D-tekening, de materiaal- en warmtebehandelingsvereisten, de hoeveelheid en eventuele beschikbare montage-informatie.
Het engineeringteam van BestPro kan vóór de offerte de haalbaarheid van het smeden, de gereedschappen, de bewerkingstoeslag en de inspectiepunten die van belang zijn, beoordelen. Wij vervaardigen op maat gemaakte gesmede onderdelen volgens klanttekeningen; de omringende ketting- of machinebouw blijft het ontwerp van de klant.
Deel uw tekeningen en projectvereisten en ontvang een praktisch productieoverzicht en een offerte.
